	北京速深機械設備有限公司電話：010-80595615 / 80595631 80595373 傳真：010-67241403 地址：北京市通州區興貿三街18號院 19號樓4層1單元406

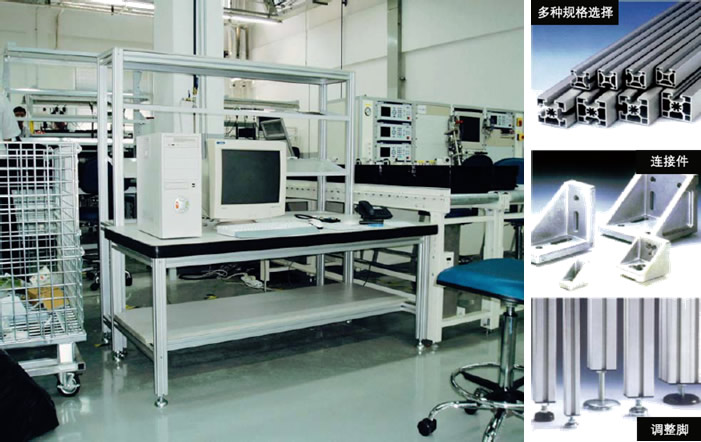

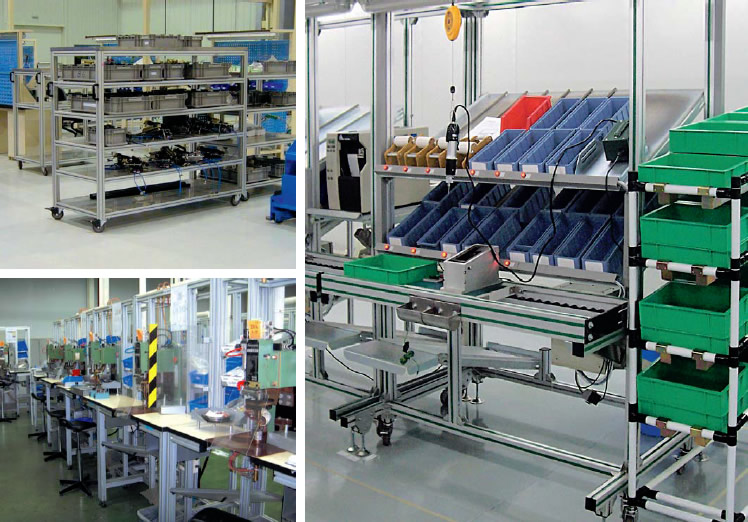

鋁型材系統與線棒系統類同，以其柔性化、靈活多變、擴展性強等特點，幫助現代企業降低物流成本、持續改善物流管理，使企業逐步走向精益生產；由鋁型材與種類豐富的聯接夾頭組合而成．可由現場工人根據自身條件和操作習慣，利用鋁型材系統自行設計工位器具，從而不斷提高工作效率，使物流的持續改進成為可能。

標準鋁型材有很多平面規格，但長度規格為6米。現有鋁型材平面規格型號為4040，其平面規格為：40×40(mm)，重量為2.02kg/m

20—4系列

型號: 20x20-4

重量: 0.5 kg/m
慣性矩Ix: 0.7 ×10⁴
慣性矩Iy: 0.7 ×10⁴
彎矩Wx: 0.7 ×10³
彎矩Wy: 0.7 ×10³

型號: 20x40-6

重量: 0.9 kg/m
慣性矩Ix: 1.2 ×10⁴
慣性矩Iy: 4.6 ×10⁴
彎矩Wx: 1.2 ×10³
彎矩Wy: 2.3 ×10³

型號: 20x80-10

重量: 1.4 kg/m
慣性矩Ix: 2.3 ×10⁴
慣性矩Iy: 35.2 ×10⁴
彎矩Wx: 2.3 ×10³
彎矩Wy: 8.8 ×10³

30—6系列

型號: 15x30-2

重量: 0.6 kg/m
慣性矩Ix: 0.7 ×10⁴
慣性矩Iy: 1.5 ×10⁴
彎矩Wx: 0.9 ×10³
彎矩Wy: 1.0 ×10³

型號: 30x30-4

重量: 1.0 kg/m
慣性矩Ix: 2.9 ×10⁴
慣性矩Iy: 2.9 ×10⁴
彎矩Wx: 2.0 ×10³
彎矩Wy: 2.0 ×10³

型號: 30x60-6

重量: 1.6 kg/m
慣性矩Ix: 5.7 ×10⁴
慣性矩Iy: 20.5 ×10⁴
彎矩Wx: 3.8 ×10³
彎矩Wy: 6.8 ×10³

40—8系列

型號: 40x40-4 新輕型

重量: 1.5 kg/m
慣性矩Ix: 8.7 ×10⁴
慣性矩Iy: 8.7 ×10⁴
彎矩Wx: 4.4 ×10³
彎矩Wy: 4.4 ×10³

型號: 40x60-4 輕型

重量: 2.2 kg/m
慣性矩Ix: 13.8 ×10⁴
慣性矩Iy: 27.6 ×10⁴
彎矩Wx: 6.9 ×10³
彎矩Wy: 9.2 ×10³

型號: 40x80-6 新輕型

重量: 1.5 kg/m
慣性矩Ix: 16.0 ×10⁴
慣性矩Iy: 58.0 ×10⁴
彎矩Wx: 8.0 ×10³
彎矩Wy: 14.5 ×10³

60—6系列

型號: 60x60-8 標準型

重量: 2.5 kg/m
慣性矩Ix: 37.2 ×10⁴
慣性矩Iy: 37.2 ×10⁴
彎矩Wx: 12.4 ×10³
彎矩Wy: 12.4 ×10³

80—8系列

型號: 80x80-8 輕型

重量: 4.1 kg/m
慣性矩Ix: 100.6 ×10⁴
慣性矩Iy: 100.6 ×10⁴
彎矩Wx: 25.2 ×10³
彎矩Wy: 25.2 ×10³

型號: 80x80-8 重型

重量: 5.2 kg/m
慣性矩Ix: 126.3 ×10⁴
慣性矩Iy: 126.3 ×10⁴
彎矩Wx: 31.6 ×10³
彎矩Wy: 31.6 ×10³

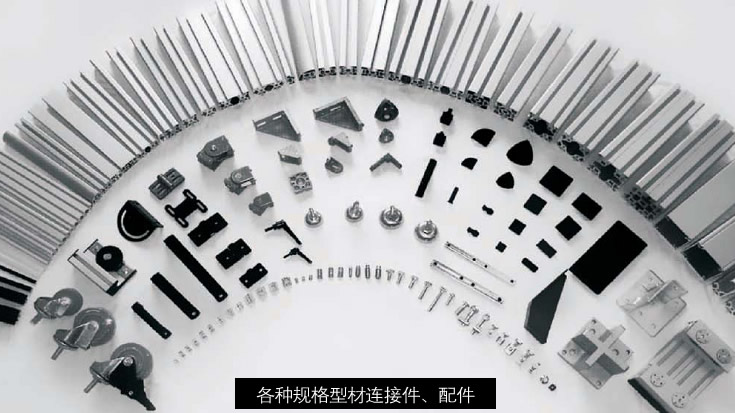

鋁型材配件

基本型有十幾種，常用的料架形狀通過這些均能完成，體現了模塊化的思路。

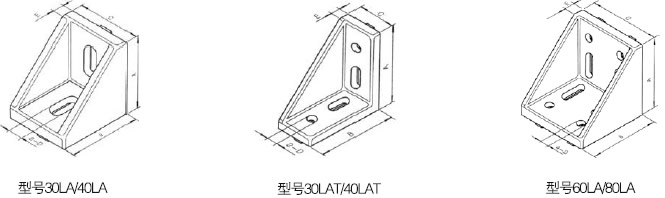

用于加強被連接型材點的支撐力，也可以用作需要移動位置的型材連接方式，材料采用鋁合金，連接用的T型螺栓及及螺母需另外配。

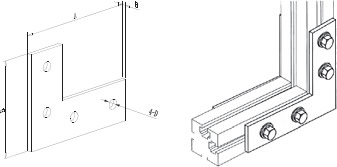

T型連接板：用于型材高強度T形連接。采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接

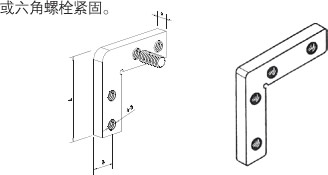

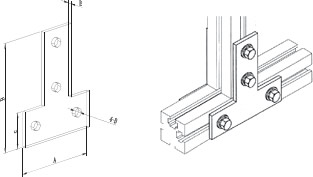

L型連接板：用于型材高強度L形連接。采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接

型號	A	B	C	D	E
30TL	85	85	26	Ф7	3.5
40TL	85	110	36	Ф9	4

型號	A	B	C	D	E
30TL	85	85	26	Ф7	3.5
40TL	85	110	36	Ф9	4

十字型連接板：用于型材高強度T形連接。采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接

一字型連接：用于型材高強度連接

型號	A	B	C	D	E	F	G	備注
3030SL	118	54	28	28	40	Ф6.5	4	圖一
4040SL	160	80	35	35	60	Ф6.5	5	圖一
3060SL	220	90	28	58	60	Ф6.5	5	圖二
3090SL	250	90	28	88	60	Ф6.5	5	圖二
4080SL	240	100	38	78	70	Ф6.5	5	圖二

型號	A	B	C	D
10YL	110	9.8	6.1	M5
14YL	140	13.5	6.1	M6

T型螺栓：T型螺栓直接放入型材槽內，安裝過程中它能自動定位鎖緊，常以法蘭螺母配合使用，是安裝角件等型材配件的好幫手。根據不同規格型材、槽寬及安裝要求可選用不同規格及長度的T型螺栓。

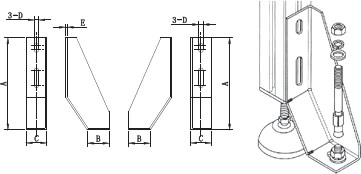

板底腳：用于設備與地面的固定。采用膨脹螺栓緊固。

型號	A	B	C	D	E
10TS6×20	20	4.5	6	M6	9.9
10TS6×25	25	4.5	6	M6	9.9
14TS8×25	25	6	8	M8	13.8
10TS8×30	30	6	8	M8	13.8
14TS8×35	35	6	8	M8	13.8

型號	A	B	C	D	E
40BJZ	170	80	38	8.5	3
40BJY	170	80	38	8.5	3
40BJZ-A	200	90	35	8.5	3
40BJY-A	200	90	35	8.5	3

90度對角片：用于低、中強度L形連接，將型材銑成45度角，在將90度對角片插入型材槽內，采用螺絲或六角螺栓緊固。

槽用直角座：根型材的直角連接，安裝時將兩端分別插入用于兩型材槽坑內，將緊定螺釘鎖緊。

型號	A	B	C	D
30DA	40	9.8	5	M5
40DA	44	13.6	6	M6

型號	A	B	C	D
8CZ	35	8.1	3.5	M4
10CZ	45	10.1	4.5	M6
14CZ	55	13.8	5	M8

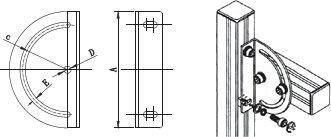

轉接板：用于需要調整角度的結構

T型連接組件：用于型材之間的T形連接。用鉆模在型材上鉆孔；然后在使用T型連接件組連接。

型號	A	B	C	D	E	F	備注
ZB86	86	86	Ф60	Ф6.1	6.1	3	圖一
ZB96	96	96	Ф66	Ф8.1	8.1	3	圖一
ZBR40	110	25	R40	Ф6.1	6.1	3	圖二
ZBR50	130	30	R50	Ф8.1	8.1	3	圖二

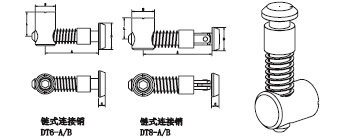

型號	A	B	C	D	L	備注
DT6-A	35	Ф14	3.8	Ф12	15	萬向型
DT6-B	36	Ф19.5	5.8	Ф19.5	20	萬向型
DT8-A	36	Ф14	3.8	Ф12	15	轉角型
DT8-B	36	Ф19.5	5.8	Ф19.5	22.5	轉角型

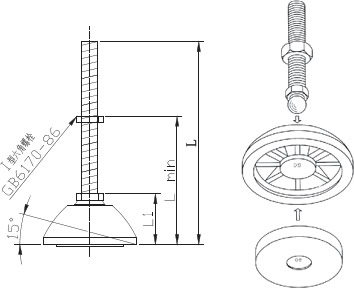

MC尼龍底腳組件：用于框架底部的支撐，減振性能好，具有自動調位作用，允許最大傾角15度，保證支撐桿垂直，消除支撐桿的彎曲力。

底腳蓋板：用于型材底腳的連接

型號	D	d	L	L1	Lmin	F
DJN50-M6	50	M6	98	28	33	1000N
DJN50-M8	50	M68	98	28	35	1500N
DJN60-M8	60	M8	102	32	39	1500N
DJN60-M12	60	M12	102	32	43	2000N
DJN80-M12	80	M12	108	38	49	2500N

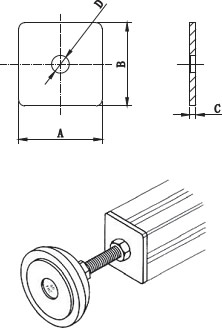

型號	A	B	C	D
4040GJ	40	40	8	M12
4060GJ	40	60	8	M12
6060GJ	60	60	8	M12
4080GJ	40	80	8	M12
8080GJ	80	80	8	M16

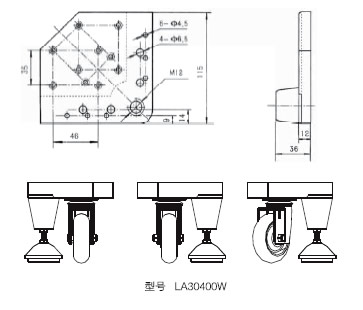

底腳轉接板：4040DB用于4040、4040L型材框架的底部連接

腳輪組件：用于需要移動的設備

型號	D
4040DB-M12	M12
4040DB-M16	M16

滾道聯接件


LV-2044DW滾道聯接件		LV-2044C滾道聯接件		LV-2044W滾道聯接件		LV-2044D滾道聯接件

其它配件


端蓋既美觀又可避免型材尖角劃傷工人。		調節腳可用于一些需要固定的場合。		美觀而又符合人機工程學設計的把手，配合腳輪使用，使鋁型材系統移動時靈巧自如。

鋁型材產品案例

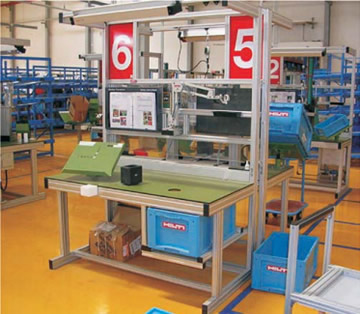

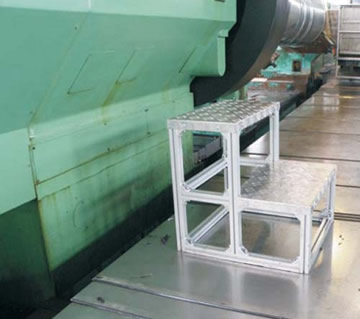

鋁型材工作桌	鋁型材機床踏板
型材工作桌框架主要由各種規格型材組合而成，采用不同連接件連接，從而實現了不同的功能，比如可配文件看板、燈具、氣動工具、吊抽、吊柜等等。可自由搭配，結構簡單，充分體現了鋁型材作為柔性產品的優勢。	型材機床踏板主要采用40×40型材，腳踏板采用3．0花紋鋼板，防滑，主要做為機床輔助產品而設計，尺寸可根據客戶需求設計。

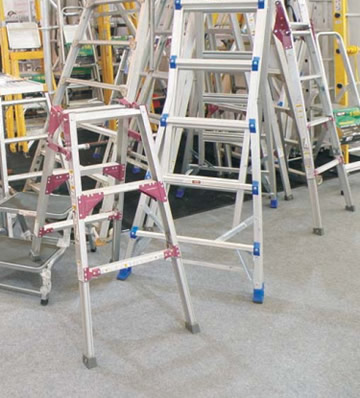

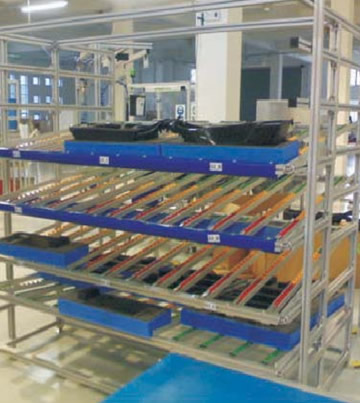

鋁型材登高梯	型材流利架
型材登高梯以其輕便、美觀等優勢，深得廣大用戶喜愛，我們可根據客戶使用環境為您設計各種不同的鋁型材登高梯，以滿足您的需求。	型材流利架主要采用40×40型材，配合鋁型材滾道設計制作美觀、實用。主要適用于工作輕型零配件加工行業流水線，不同顏色滾道體現了不同的儲料情況
