鎖結構

管狀鎖采用保險柜專用鎖具，互開率可達1/1000，一把鎖即可鎖緊所有抽屜。

全寬式把手/鎖扣

附透明PVC膠片及標示紙，對于產品分類儲存更具管理效果。鎖扣以防抽屜重載狀態下意外滑出，造成工具柜／車傾翻。

專用滑軌

抽屜采用特殊滑軌設計，并用軸承滑動，承重更高，進出輕盈順暢。有單軌(EA)，雙軌(VA)，三節軌(LA)可選。

頂部置物框

可放置小型工具或零件，材料選用2mm冷扎鋼板，四周折邊高度為20mm，表面顏色有黑色和綠色可選，內配黑色帶條紋防油膠墊。

把手

可使工具車輕便快捷移動，更易控制方向，材質為增強尼龍。

腳輪

由定向輪和帶剎車的萬向輪組成的底部轉輪組，使工具車轉向方便，進退自如，且可承受移動時因場地不平的造成沖擊。
腳輪標配有4×1.25″和4×2″二種。

底座

可防柜體底部直接接觸地面后受潮腐蝕生銹，亦可增加柜體底部承載能力。

豎抽掛板結構(選配)

根據現場使用需要抽出或收起豎抽掛板，方孔掛板可配合各種掛鉤使用，方便工具的存放。

可折疊層板(選配)

根據現場使用需要展開或收起可折疊層板，以增加頂部使用空間。


	北京速深機械設備有限公司電話：010-80595615 / 80595631 80595373 傳真：010-67241403 地址：北京市通州區興貿三街18號院 19號樓4層1單元406

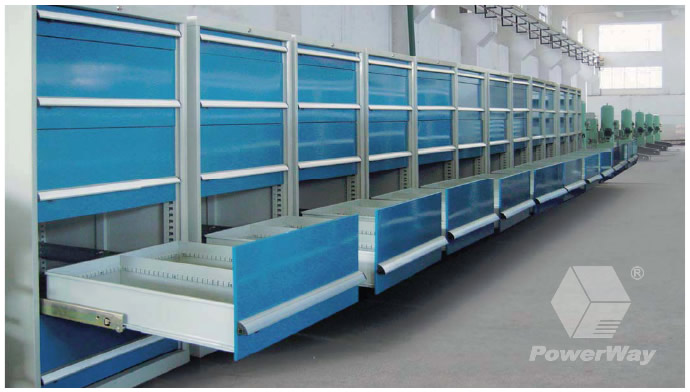

結構組件

抽屜及其內分隔組件

• 抽屜是工具柜重要組成部分，是實現工具柜更多功能的組件。
• 可選擇各種配件，彈性分隔空間，使各種工具儲存一目了然，不但可以保護工具，也節省尋找物料的時間，提高工作效率。

抽屜型號&規格：


型號	柜體尺寸(W×D)mm	抽屜內尺寸(W×D)mm	有效使用面積M²
CSL	411×572	306×459	0.140
CSD	411×725	306×612	0.187
CFS	564×470	459×357	0.164
CFL	564×572	459×459	0.211
CFD	564×725	459×612	0.281
CMS	717×470	612×357	0.218
CML	717×572	612×459	0.281
CMD	717×725	612×612	0.375
CTL	870×572	765×459	0.351
CTD	870×725	765×612	0.468
CWL	1023×572	918×459	0.421
CWD	1023×725	912×612	0.558

• 單個抽屜高度采用25mm倍數配置，從50mm至400mm，有多種規格可供選擇。
• 柜體高度減lOOmm即為可配抽屜總高度，抽屜可在可配抽屜總高度范圍內隨意配置。

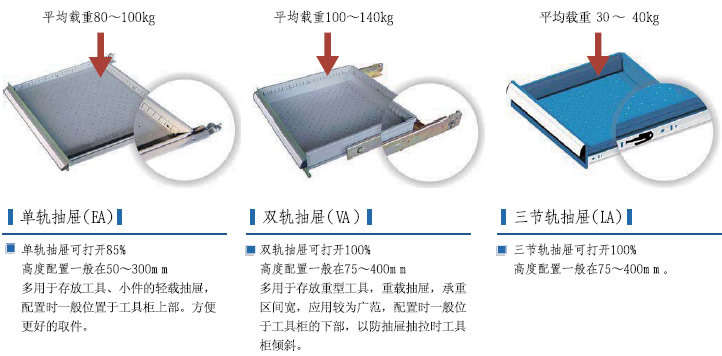

• 抽屜導軌有單軌、雙軌、三節軌可選，可全系選擇也可三種軌道混合配置。

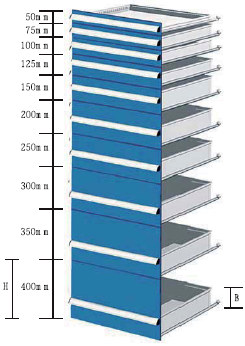

抽屜高度H mm		50	75	100	125	150	200	250	300	350	400
屜墻高度B mm		33	52	77	77	127	127	127	127	127	127
可用高度	單軌mm	36	61	86	111	136	186	236	286
可用高度	雙軌mm		54	79	104	129	179	229	279	329	379

抽屜分類及承重

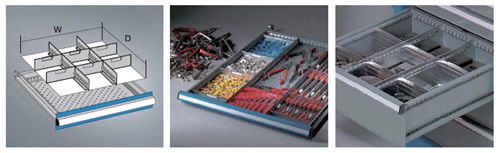

抽屜內分隔組合形式：

存放中、小零配件等物品，可選用槽隔板及分隔板進行分隔，分隔靈活、可變。


抽屜類型	單個抽屜高度H＝75～125mm	單個抽屜高度H>150mm
CSL	2×3	2×2
CSD	2×3	2×2
CFS	3×2	2×2
CFL	3×3	2×2
CFD	3×3	2×2
CMS	3×2	2×2
CML	3×3	2×2
CMD	3×3	2×2
CTL	3×3	2×2
CTD	3×3	2×2
CWL	3×3	2×2
CWD	3×3	2×2

抽屜組件

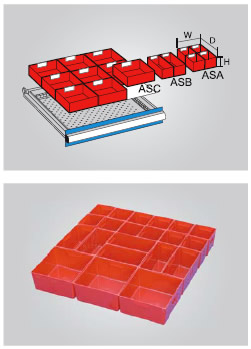

塑料分類盒

存放小型零散零配件，也可選用獨立單元的塑料分類盒進行分隔，分隔靈活、可變，常應用于高度100mm之內的抽屜。

抽屜高度(mm)	型號	規格W×D×H(mm)	材質
50mm	ASA50	75×75×25	ABS
	ASB50	150×75×25	ABS
	ASC50	150×150×25	ABS
75mm	ASA75	75×75×45	ABS
	ASB75	150×75×45	ABS
	ASC75	150×150×45	ABS
100mm	ASA100	75×75×70	ABS
	ASB100	150×75×70	ABS
	ASC100	150×150×70	ABS

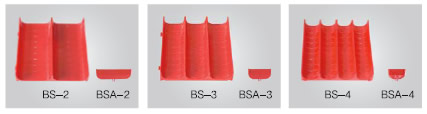

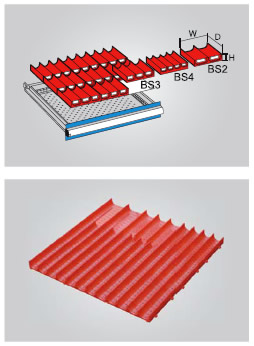

塑料分類槽/隔片

存放中、小零配件等物品，也可選用塑料分類槽配合隔片進行分隔，分隔靈活。常應用于高度100mm之內的抽屜。

塑料分類槽	型號	規格W×D×H(mm)	槽寬	材質
二槽	BS-2	152×152×35	71	ABS
三槽	BS-3	152×152×35	46	ABS
四槽	BS-4	152×152×35	33	ABS

隔片	型號	規格W×D×H(mm)	材質
二槽用	BSA-2	70×30	ABS
三槽用	BSA-3	46×30	ABS
四槽用	BSA-4	33×30	ABS

槽隔板

用于抽屜內縱向分隔，分隔間距為17mm的倍數，以便更多和靈活的分隔抽屜空間，槽板有沖壓均布的緊密孔，以便配合分隔板分隔抽屜空間。

型號	抽屜高度(mm)	槽隔板高度(mm)	槽隔板長度
CT-001-1	50	31.5	456mm/609mm
CT-001-2	75	50	456mm/609mm
CT-001-3	100-125	71	456mm/609mm
CT-001-4	150-400	121	456mm/609mm

分隔片

與分隔槽配合使用，保證分隔單元均勻分布

型號	抽屜高度(mm)	分隔板高度(mm)	分隔板可選長度
CT-002-1-6U	50	31	(6U)98mm/(8U)149mm
CT-002-2-8U	75	50	(12U)200mm/(13U)217mm
CT-002-3-12U	100-125	71	(14U)234mm/(15U)251mm
CT-002-4-13U	150-400	121	(16U)302mm

固定銷

采用Φ6鋼筋制作并鍍鋅處理，對于抽屜內老虎鉗、扳手等的固定抽屜內部整潔起到很好的作用。

型號	抽屜高度(mm)	固定銷直徑(mm)	固定銷高度(mm)
CT-ACB-1	50	Φ6	30
CT-ACB-2	75	Φ6	48
CT-ACB-3	100-400	Φ6	70

塑料固定座

塑料固定座，采用嵌件工藝，主要用于固定圓盤、鋸齒內物品，結合泡沫塑料墊使用效果更佳。

型號	直徑(mm)	高度(mm)	備注
CT-ACH-016	Φ16	26	采用嵌件工藝，塑料為ABS材料，結構穩定、美觀
CT-ACH-026	Φ26	Φ26
CT-ACH-032	32	26

波紋板

采用冷扎鋼板折邊成型，主要用于圓軸類物品的存放，并對物品進行分類。

型號	抽屜高度(mm)	規格(mm)
CT-005	適用于所有高度抽屜	445×200×10

波紋板分隔

在波紋板的基礎上擴展了其功能，使波紋分隔板在具備了波紋板功能的同時，可做為一個物料盒存儲不同的物料，單獨移動操作方便。

型號	抽屜高度(mm)	規格(mm)	槽間距
CT-006	適用于所有高度抽屜	457×203×30	17

彈簧夾

采用抗震塑支撐和塑料帶組成，為防止抽屜內工具移動，適合存儲扳手、螺絲刀或者銼刀等。

型號	規格
CT-007-1(18夾)	440
CT-007-2(24夾)	590

三角架

三角架固定在抽屜底部，采用紅色抗震塑料制成，主要用于固定各種長桿型刀桿等

型號	規格
CT-008	75×45×25

可形裁泡沫塑料墊

采用可裁、減震泡沫塑料，客戶可根據所要存放物品工具實際形狀裁剪，實用方便。

型號	柜體規格	膠墊規格(mm)	膠墊厚度(mm)
CT-009-1	27U×36U/36U×27U	600×447	20
CT-009-2	36U×36U	600×600	20
CT-009-3	54U×36U	906×600	20

抽屜內防油膠墊

鋪設于抽屜內部防滑，可根據實際尺寸訂制。

型號	柜體規格	膠墊規格(mm)	膠墊厚度(mm)
CT-010-1	18U×27U	300×450	2
CT-010-2	18U×36U	300×450	2
CT-010-3	27U×27U	450×450	2
CT-010-4	27U×36U/36U×27U	450×600	2
CT-010-5	36U×36U	600×600	2
CT-010-6	45U×36U	750×600	2
CT-010-7	54U×36U	900×600	2

扳手架

專門針對扳手存儲設計固定在抽屜底部，采用冷扎鋼板成型后鍍鋅處理。

型號	規格
CT-011
