滾筒的選擇方法
滾筒數量的選擇：
①單件輸送物重量除以單支滾筒最大承載等于需用最少滾筒數量
②搬運物的重量÷(搬運物的底面長度÷滾筒軸距)=承載重量／支滾筒
|
 |

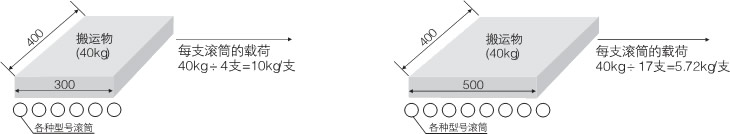

滾筒靜載單支荷重和滾筒寬度的選擇
①靜載荷重：舉例 |
②滾筒寬度的確認
例：滾筒寬度=搬運物的寬度400rrm+重量50—1 00nm
各種型號鋼管的承載(荷重均分布) |
型號與規格表
| ↓長度 型號→ |
Φ25×1.5 |
Φ38×1.5 |
Φ50×1.5 |
Φ57×1.5 |
Φ60×2.0 |
Φ76×3.0 |
| 300L |
30kg |
80kg |
100kg |
120kg |
170kg |
500kg |
| 400L |
27kg |
60kg |
90kg |
100kg |
150kg |
450kg |
| 500L |
23kg |
45kg |
80kg |
80kg |
110kg |
350kg |
| 600L |
20kg |
40kg |
70kg |
70kg |
95kg |
280kg |
| 700L |
15kg |
30kg |
55kg |
50kg |
75kg |
220kg |
| 800L |
10kg |
25kg |
40kg |
40kg |
55kg |
200kg |
| 900L |
7kg |
20kg |
30kg |
30kg |
50kg |
170kg |
| 1000L |
5kg |
15kg |
20kg |
20kg |
45kg |
150kg |
注：如果動載的程度，搬運物的重量和材質不同，結果也不同，所以單根滾筒承重一定要給予充分的重量(上述數值的1/2—1/3)。
根據材質滾筒的摩擦系數(FVF) 木箱0.02—005；金屬箱0.01—002；楞紙箱0.05—001；塑料箱0.02—004； |
滾筒塑鋼材質與鋼制材質比較：（強力推薦塑鋼材質滾筒）
耐腐蝕
塑膠不腐蝕，軸承及軸心可以用不腐蝕鋼制作。因此，塑膠滾筒可以恒久地在非常潮濕的狀況下保持轉動。
耐室外環境條件
配裝不腐蝕軸承的塑滾筒，可使用于室外及惡劣的環境條件下。它耐霜雪及紫外線。在極度嚴寒的冷凍庫中，塑膠質輸送機滾筒要優于鋼質滾筒。
耐化學品
所采用的塑膠材料，有耐化學品特性，可耐牛油、機油與汽油。
重量輕
因塑膠管很輕，故輸送機裝置的總重量，實質上也變得較輕。移動式輸送機可作得較輕，可降低運費。
惰性低
重量較輕的零件，使其動作僅須施以很小的力量。塑膠滾筒的惰性非常小，因此，重力式滾筒輸送機只須很小的傾斜度即可。而在同樣的傾斜度時，塑膠滾筒可比鋼質滾筒輸送更輕的貨品。
|

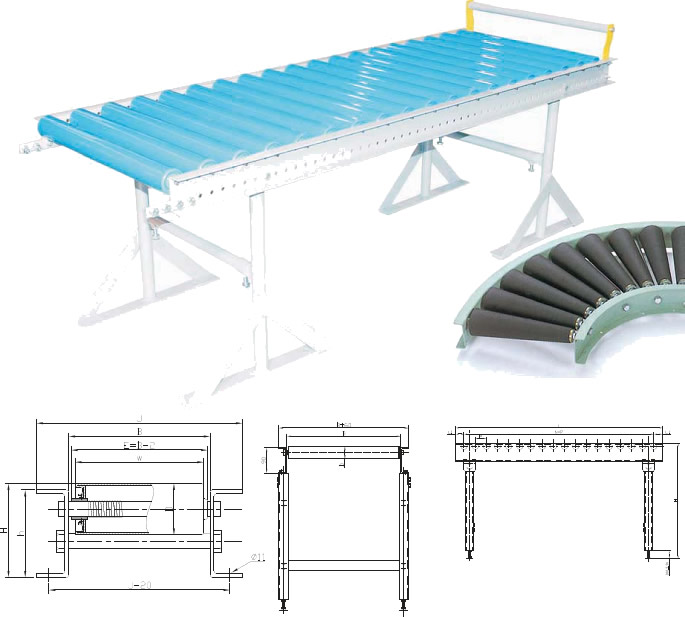

GRA系列無動力滾筒
 |
| GRA系列無動力輥道采用聚氯乙烯(PVC)工程塑料輥?zhàn)樱亓枯p、噪音低，能有效保護輸送物品；GRA系列無動力輥道輸送機是靠外力或重力作用下輸送物體，使其在一定方向上動作，完成輸送功能，其結構設計模塊化，簡單可靠，維修方便，性價比高等特點。廣泛適用于電子，工程塑料行業。 |
| 機型型號 |
GWC4-B |
GWC4-B |
| 輥?zhàn)又睆?/td>
| Φ38 |
Φ38 |
| 機架內檔寬度 |
306、354、407、458、506、560、611、658、712 |
| 輥?zhàn)娱L度 |
B-11 |
| 輥?zhàn)娱g距 |
50 75 100 |
75 100 150 |
| 機架型鋼 |
60×25×2.3(鋁合金型材) |
| 機長 |
1000 1500 2000 3000 |
| 機寬 |
B+50 |
| 機高 |
67 |
73 |
| 輸送能力 |
Max20 |
Max40 |

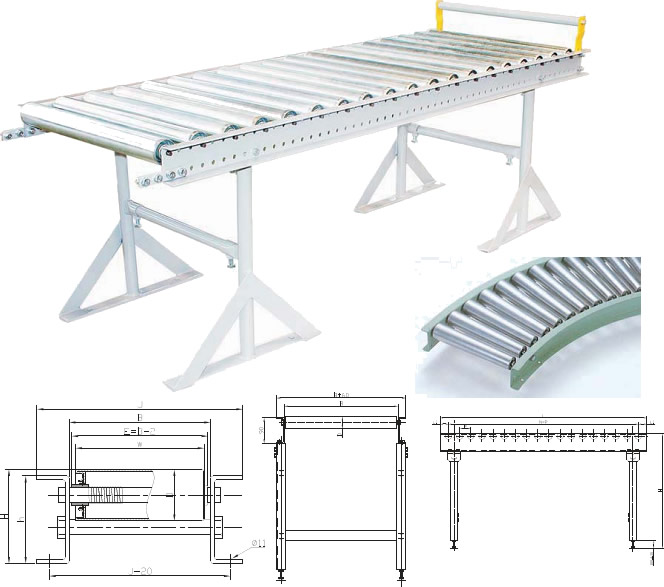

GRB系列無動力滾筒
 |
GRB系列無動力輥道采用鍍鋅鋼質軸承座輥?zhàn)蛹安捎幂S承，棍子具備防塵、防潮功能。可輸送任何平底物品適用于室內輸送能有效保護輸送物品；
GRB系列無動力輥道輸送機是靠外力或重力作用下輸送物體，使其在一定方向上動作，完成輸送功能，其結構設計模塊化，簡單可靠，維修方便，性價比高等特點。廣泛適用于電子，紡織、印刷、物流等行業。
|
| 機型型號 |
GWC5-C |
GWC5-E |
| 輥?zhàn)又睆?/td>
| Φ38 |
Φ38 |
| 機架內檔寬度 |
306、354、407、458、506、560、611、658、712 |
| 輥?zhàn)娱L度 |
B-11 |
| 輥?zhàn)娱g距 |
50 75 100 |
75 100 150 |
| 機架型鋼 |
60×25×2.3(鋁合金型材) |
| 機長 |
1000 1500 2000 3000 |
| 機寬 |
B+50 |
| 機高 |
67 |
73 |
| 輸送能力 |
Max30 |
Max50 |

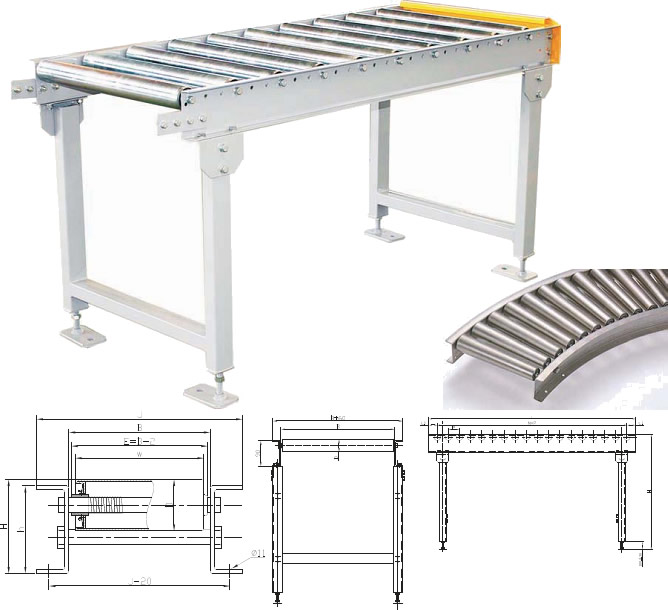

GRC系列無動力滾筒
 |
GRC系列無動力輥道采用鍍鋅鋼質軸承座輥?zhàn)蛹安捎幂S承，棍子具備防塵、防潮功能。可輸送任何平底物品適用于室內輸送能有效保護輸送物品；
GRB系列無動力輥道輸送機是靠外力或重力作用下輸送物體，使其在一定方向上動作，完成輸送功能，其結構設計模塊化，簡單可靠，維修方便，性價比高等特點。廣泛適用于電子，紡織、印刷、物流等行業。
|
| 機型型號 |
GWC6-C |
GWC6-F |
| 輥?zhàn)又睆?/td>
| Φ38 |
Φ50 |
| 機架內檔寬度 |
306、354、407、458、506、560、611、658、712 |
| 輥?zhàn)娱L度 |
B-11 |
| 輥?zhàn)娱g距 |
50 75 100 |
75 100 150 |
| 機架型鋼 |
60×25×3(鋁合金型材) |
| 機長 |
1000 1500 2000 3000 |
| 機寬 |
B+50 |
| 機高 |
67 |
73 |
| 輸送能力 |
Max40 |
Max60 |
|
